100GHz AAWG

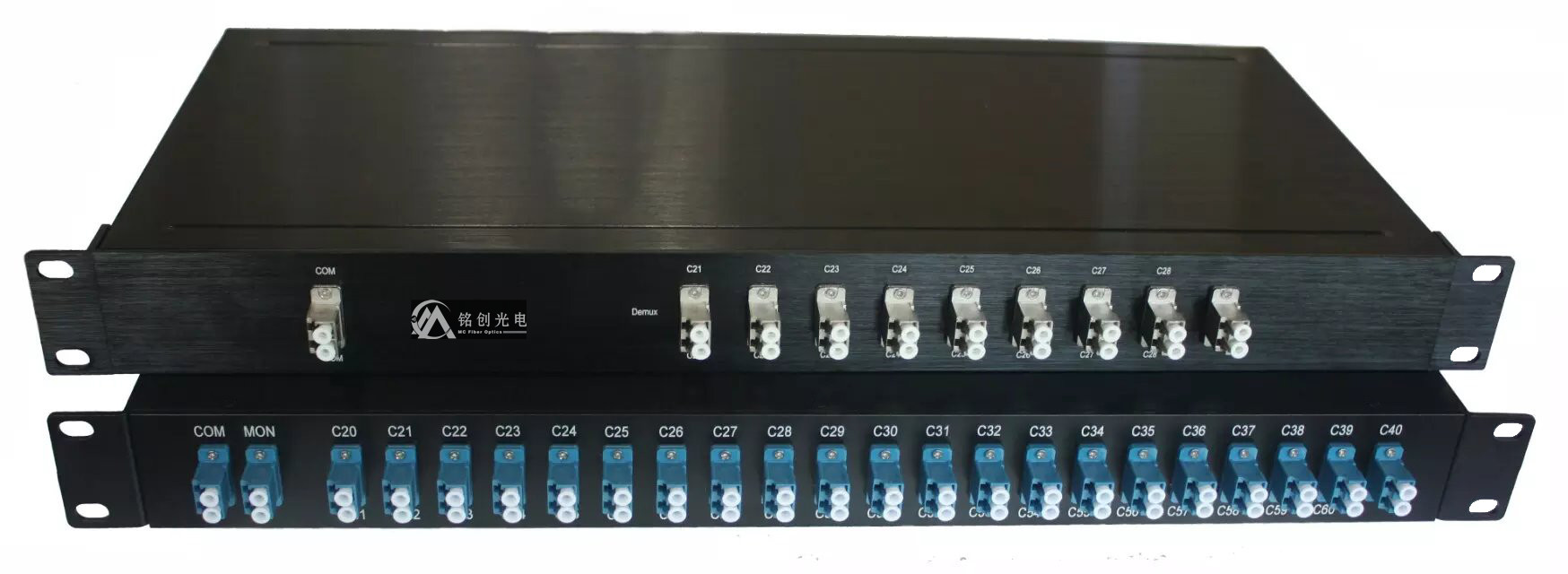

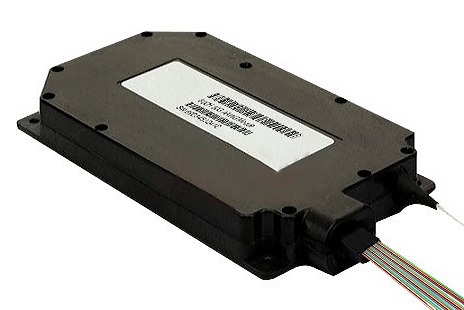

铭创光电无热 AWG模块是基于阵列波导光栅技术，无需电源、软件或温度控制。波长稳定性好，采用密封工艺封装，环境稳定性高。我们可以为不同的产品提供不同的封装，包括紧凑型盒式封装和19英寸1U机架式封装。

产品特征

  • 100GHz ITU信道间距
  • 宽带传输
  • 低插入损耗
  • 高通道隔离度
  • 高稳定性和可靠性

应用领域

  • 波分系统
  • 电信系统
  • 光纤放大器
  • 有线电视网络

产品指标

参数
单位
数值
工作波长
nm
ITU Grid
中心波长精度
nm
±0.05
通道数
-
16,32,40,48
通道间隔
GHz
100
信道带宽（min）@-1dB
nm
0.3
信道带宽（min）@-3dB
nm
0.5
插入损耗（max）
dB
6.0
隔离度
隔离度（min）邻近通道
dB
25
隔离度（min）非邻近通道
dB
30
总串扰（min）
dB
＞23
通道一致性（max）
dB
＜0.75
均匀度（max）
dB
1.2
偏振相关损耗（max）
dB
0.5
偏振模色散（max）
ps
0.5
方向性（min）
 -
50
回波损耗（min）
dB
45
承受功率CW
mW
300
光纤类型
-
SMF-28e
工作温度
℃
-5 ~ +70
储存温度
℃
-20 ~ +85
封装尺寸
mm
L120xW70xH12 或19寸1U机箱430x250x44
测温环境在25℃；以上数据不含头，如果增加连接头，插入损耗增加0.3dB,回损降低5dB; 保偏产品消光比降低2dB。

封装尺寸



选型信息

MCAAWG
①
②
③
④
⑤
⑥
⑦
⑧
通道间隔
通道数
起始通道
封装
光纤类型
尾纤长度
尾套类型
连接头类型
1-100GHz
16-16CH
32-32CH
40-40CH
48-48CH
C21-1560.61nm
C22-1559.79nm
C23-1558.98nm
1-模块
2-1U机箱
S2-SMF-28e
10-1.0m
15-1.5m
S-其它
B-250um裸纤
L-900um套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
SA-SC/APC
S-其它

选型参考MCAAWG-1-32-C21-1-S2-10-L-FA

无热AWG，100GHz通道间隔，32通道，起始通道C21,模块封装L120xW70xH12mm，光纤类型SMF-28e,光纤长度1米，900um套管,FC/APC。

订购说明:

如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
