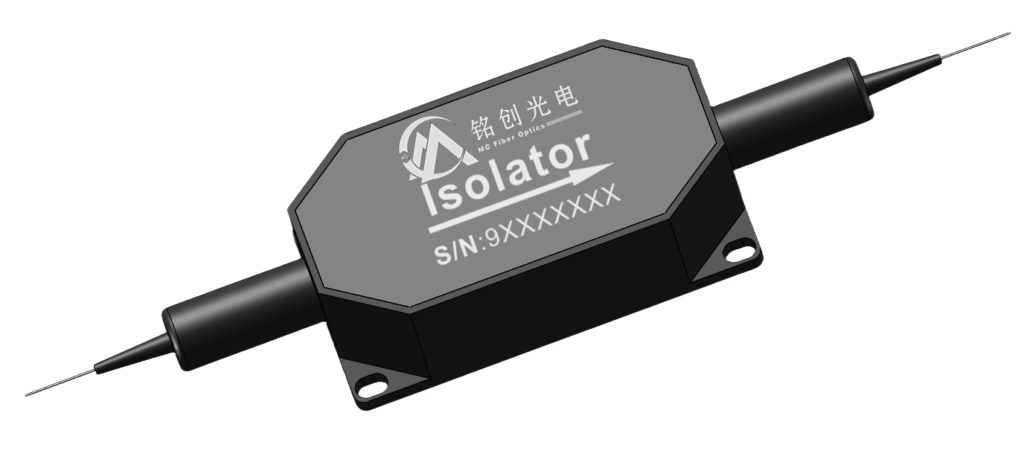

光纤隔离器主要利用磁光晶体的法拉第效应来隔离反射光，只允许光以单一方向传输的无源磁光器件。光纤隔离器用于防止光源受到由背向反射或信号产生的不良影响；背向反射可能损坏激光器或者使之产生跳模、振幅变化或频移。在高功率应用中，背向反射还能引起不稳定性和功率尖峰。
|
参数
|
单位
|
数值
|
|
中心波长
|
nm
|
850
|
|
工作波长范围
|
nm
|
±50
|
|
峰值隔离度（Type）
|
dB
|
35
|
|
隔离度(min)
|
dB
|
25
|
|
插入损耗（Type）
|
dB
|
0.8
|
|
插入损耗(max)
|
dB
|
1.2
|
|
偏振相关损耗PDL
|
dB
|
0.15
|
|
回波损耗 最小值
|
dB
|
45
|
|
光纤类型
|
-
|
SM780或其它
|
|
连接头
|
-
|
FC/APC或其它
|
|
拉力
|
N
|
5
|
|
最大光功率 (CW)
|
W
|
0.5,1,2,5,10
|
|
峰值功率最大值
|
KW
|
1,5,10
|
|
工作温度
|
℃
|
0~ +70
|
|
储存温度
|
℃
|
-40~ +85
|
|
MCBBI
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
工作波长
|
功率大小
|
功率类型
|
光纤类型
|
尾纤长度
|
尾纤类型
|
连接头类型
|
|
|
850-850nm
S-其它
|
L-≤0.5W
1-1W
2-2W
S-其它
|
P-脉冲
C-连续
|
S78-SM780
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
铭创光电
下载PDF格式的数据表
