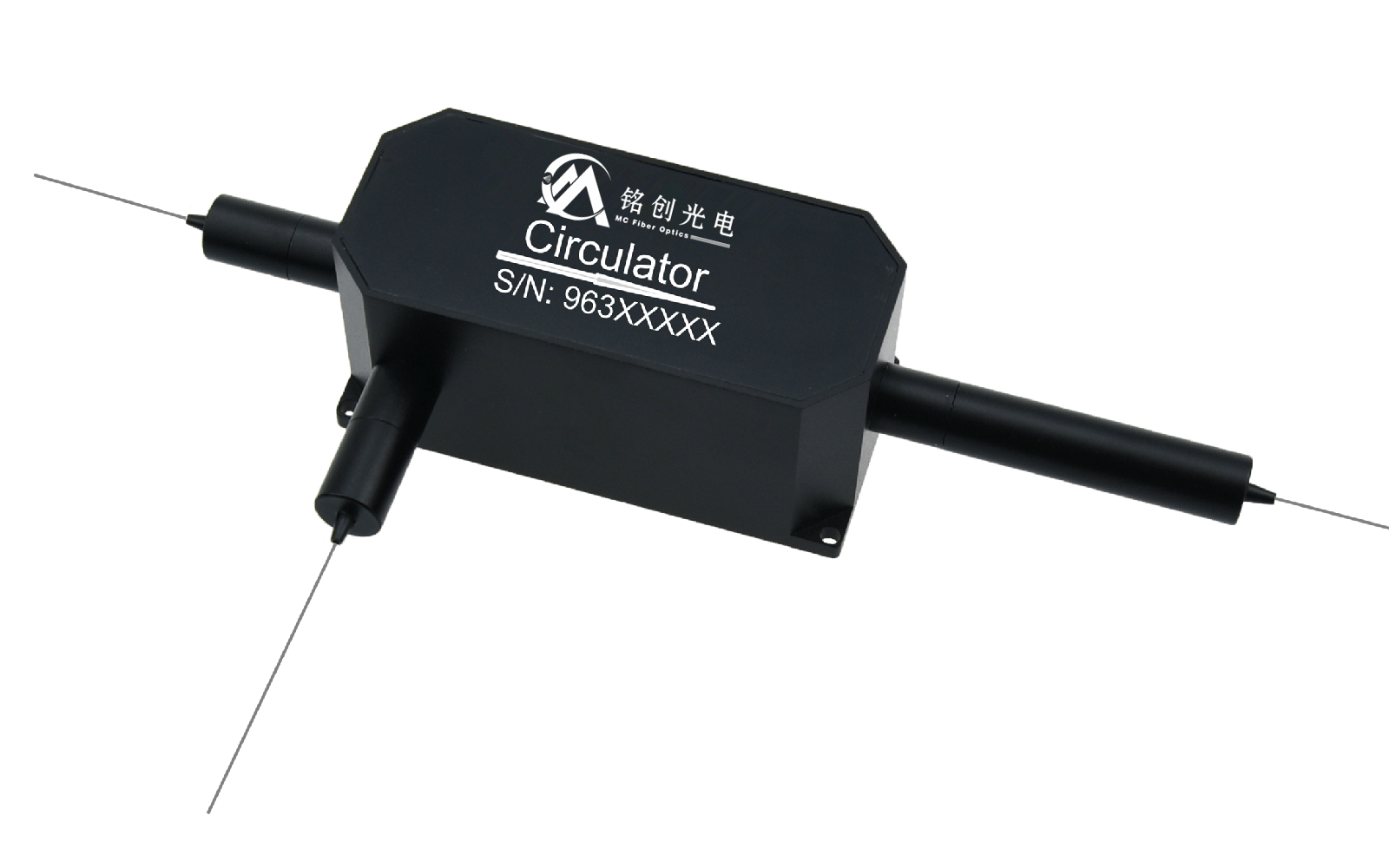

三端口光纤环行器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。 铭创光电可以生产三端口、四端口、不同功率、不同波长的光纤环行器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
| 参数 |
单位
|
数值
|
| 中心波长 |
nm
|
1030,1064,1080
|
| 工作波长范围 |
nm
|
±10
|
| 峰值隔离度（Type） |
dB
|
30
|
| 隔离度 (min) |
dB
|
25
|
| 插入损耗（Type） |
dB
|
0.5
|
| 插入损耗 (max) |
dB
|
0.8
|
| 偏振相关损耗 |
dB
|
0.15
|
| 消光比(for PM fiber) |
|
18(Type B), 20(Type F)
|
| 承受光功率 |
W
|
30,50,100
|
| 峰值功率（脉冲） |
KW
|
1 5 10 20可选
|
| 串扰（min） |
dB
|
45 (Typ50)
|
| 回波损耗（min） |
dB
|
45
|
| 光纤类型 |
-
|
25/250/06D or P25/250/06D ，PM or SM或其它
|
| 工作温度 |
℃
|
0~+60
|
| 存储温度 |
℃
|
-10~+75
|
| MCHCIR（MCHPCIR） | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
| 工作波长 | 功率大小 | 功率类型 | 峰值功率 | 光纤类型 | 尾纤长度 | 尾套类型 | |
|
1030-1030
1064-1064nm
1080-1080nm
S-其它
|
50-50W
100-100W
S-其它
|
P-脉冲
C-连续
|
0-连续光
10-10KW
20-20KW
|
30/250/06D-LMA-GDF-30/250-M
20/400/06D-LMA-GDF-20/400-M
P30/250/06D-PLMA-GDF-30/250-M
S-其它
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um套管
S-其它
|
如需要了解详细产品信息或者有其它的定制需求，请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
